planetario ( # 45) - gli astri (pagina 1 di 2)


Cliccando ciascuna fotografia se ne può vedere un ingrandimento.
Click every picture to enlarge it

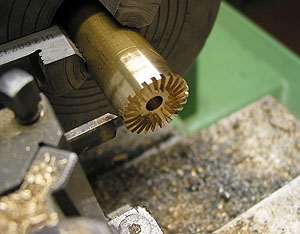

lavorazione polo nord

Il taglio del polo nord sul quale sono state eseguite le scanalature che ospiteranno i meridiani.

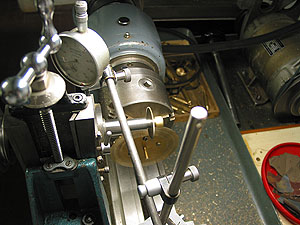

scanalature equatore
Esecuzione delle scanalature sull'equatore.
Taglio dell'equatore con la rotazione del mandrino a mano.
Meridiani, polo Nord e polo Sud ed equatore pronti per essere assemblati.
La saldatura fra loro del meridiano di Greenwhich, dei poli Nord e Sud e dell'equatore.

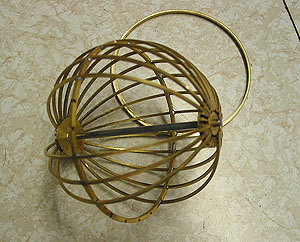

mappamondo quasi completato
La saldatura di tutti i meridiani è quasi completata.
pulizia mappamondo
Rimozione degli eccessi di saldatura effettuata su un pezzo di compensato forato ( tenuto fra le ganasce di una morsa) per agevolare il continuo riposizionamento della Terra.
lavorazione base
Lavorazione della base di sostegno del pianeta Terra con la morsa inclinata di 23 °
componenti sostegno
I componenti del supporto della Terra e della Luna
La luna è stata completata
....e mediante un braccio fissata alla ruota dentata con 113 denti
...e questi parte degli ingranaggi e vita senza fine che daranno il movimento alla luna

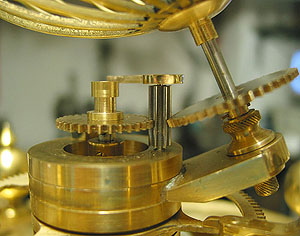

Questa una parte degli ingranaggi per dare il moto alla Terra
Un'altra vista degli stessi ingranaggi
