Skeleton Clock with Arnfield Gravity Escapement - Half Second Pendulum

Orologio con scappamento di gravità tipo Arnfield
( # 47)

International visitors: Information about this Skeleton Clock

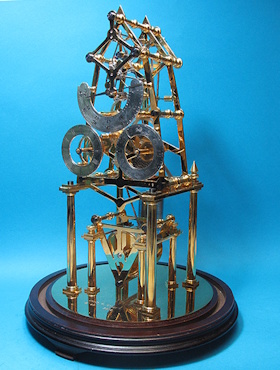

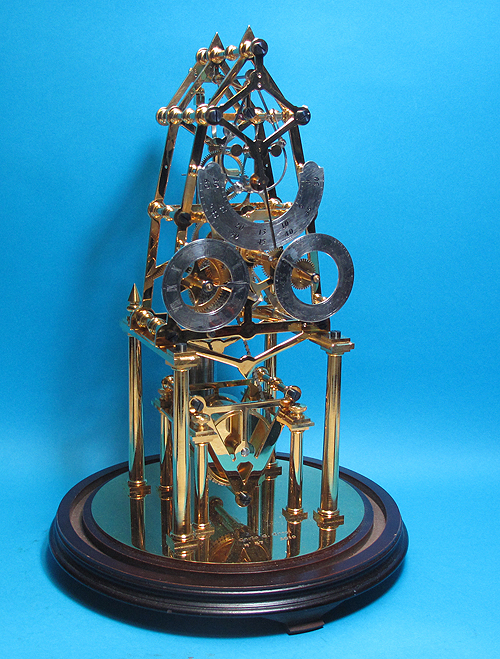

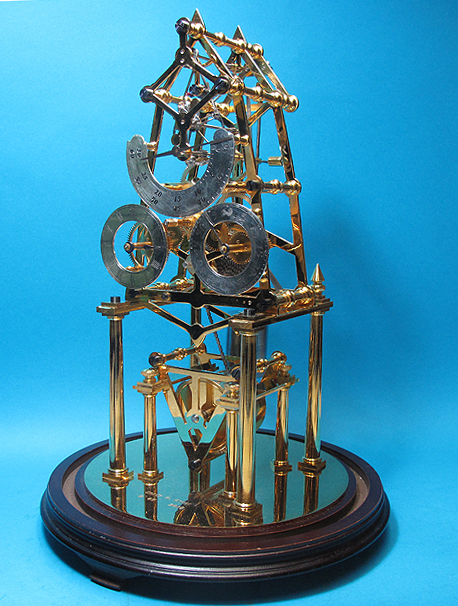

Skeleton Clock with Arnfield Gravity Escapement (Mod. #47)
This project explores the fascinating intersection between aesthetic skeletonization and high-precision timekeeping. Usually, these two design goals are at odds, but I have achieved a balance using
the Arnfield gravity escapement.

By using gravity arms to impart a constant impulse to the pendulum, the escapement isolates the timekeeping element from torque variations in the mainspring. This specific model features a half-second pendulum, creating a lively cadence and exceptional stability, even for a clock with such an open, visible mechanism.

Please use the Google Translate widget to follow the step-by-step construction slideshow (over 100 photos), read the detailed technical analysis, and view the gear-work reports on my forum.

Realizzare un orologio scheletrato che sia al tempo stesso un orologio di precisione è una sfida tutt'altro che scontata. Solitamente questi due obiettivi si escludono a vicenda: l'orologio scheletrato privilegia l'estetica, la visibilità del meccanismo, la leggerezza delle platine ridotte all'osso; l'orologio di precisione privilegia la stabilità, la robustezza, l'isolamento dalle vibrazioni. Con questo progetto ho voluto dimostrare che i due obiettivi possono coesistere.

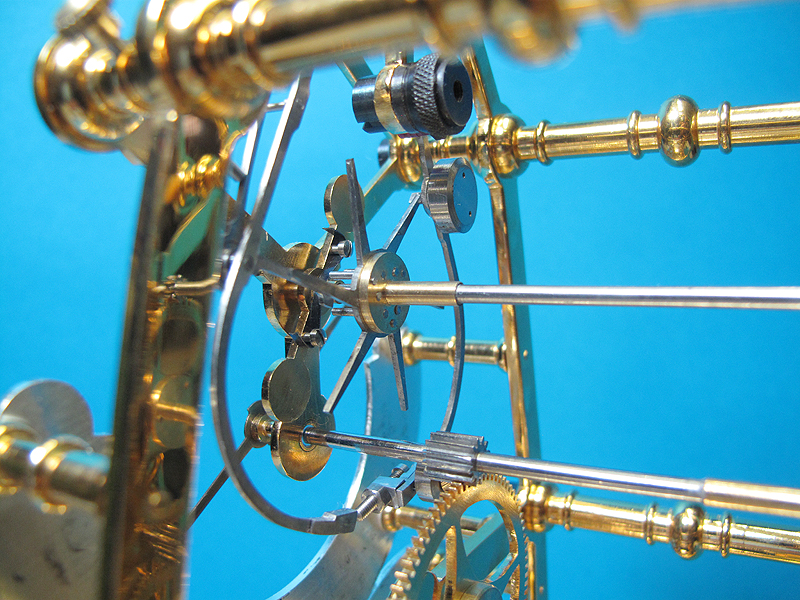

Lo scappamento di gravità tipo Arnfield

La chiave per raggiungere questo obiettivo è lo scappamento di gravità tipo Arnfield, una soluzione ingegnosa che risolve uno dei problemi fondamentali dell'orologeria di precisione: l'influenza del vento (la forza motrice) sulla regolarità del pendolo.

Negli scappamenti tradizionali, il pendolo riceve l'impulso direttamente dal treno di ingranaggi, il che significa che qualsiasi irregolarità nella forza motrice (dovuta ad esempio all'attrito variabile nel meccanismo, o alla molla in fase di scarica) si trasmette direttamente al pendolo, alterandone il periodo. Gli scappamenti
di gravità risolvono questo problema in modo elegante: il pendolo non riceve l'impulso direttamente dal treno, ma da due piccole "alette" di gravità che vengono sollevate dal treno stesso e poi ricadono sul pendolo con una forza sempre costante, indipendente dall'irregolarità del vento.

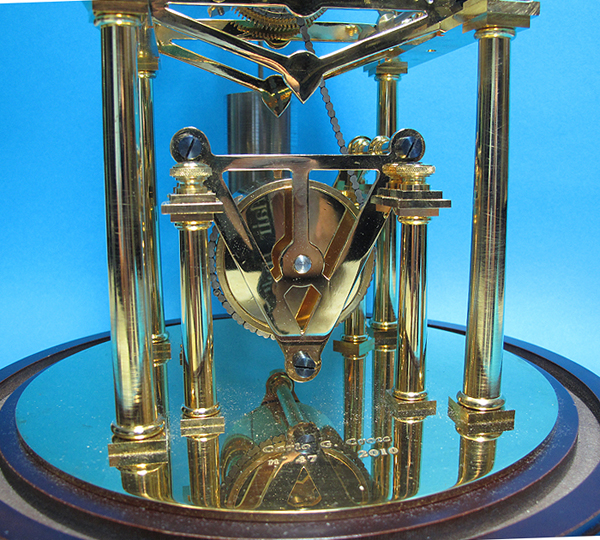

Lo scappamento Arnfield in particolare si distingue per la sua efficacia con pendoli corti. In questo orologio ho scelto un pendolo da mezzo secondo (periodo di oscillazione: 0,5 secondi), che conferisce al meccanismo un ticchettio vivace
e una cadenza precisa.

clicca ogni immagine pr ingrandirla

La costruzione documentata passo-passo

Ho documentato tutte le fasi della costruzione di questo orologio in uno slideshow di oltre cento fotografie, che ripercorre ogni passaggio dalla platina grezza al meccanismo funzionante.

Per chi volesse approfondire i dettagli tecnici di ciascuna operazione, una descrizione completa è disponibile nel mio forum, dove ogni scelta costruttiva è spiegata e commentata.
