Orrery with Perpetual Calendar - Earth Rotation, Moon Phases & Date Display

Planetario con calendario
(# 61)

Il planetario che ho costruito vuole mostrare la rotazione della Terra attorno al suo asse e la rivoluzione della Luna attorno alla Terra. Contemporaneamente, su tre distinti quadranti, si possono leggere i nomi dei giorni della settimana, il numero dei giorni del mese e i nomi dei mesi - creando così un calendario meccanico integrato con la rappresentazione astronomica.

Il recupero creativo di un movimento storico

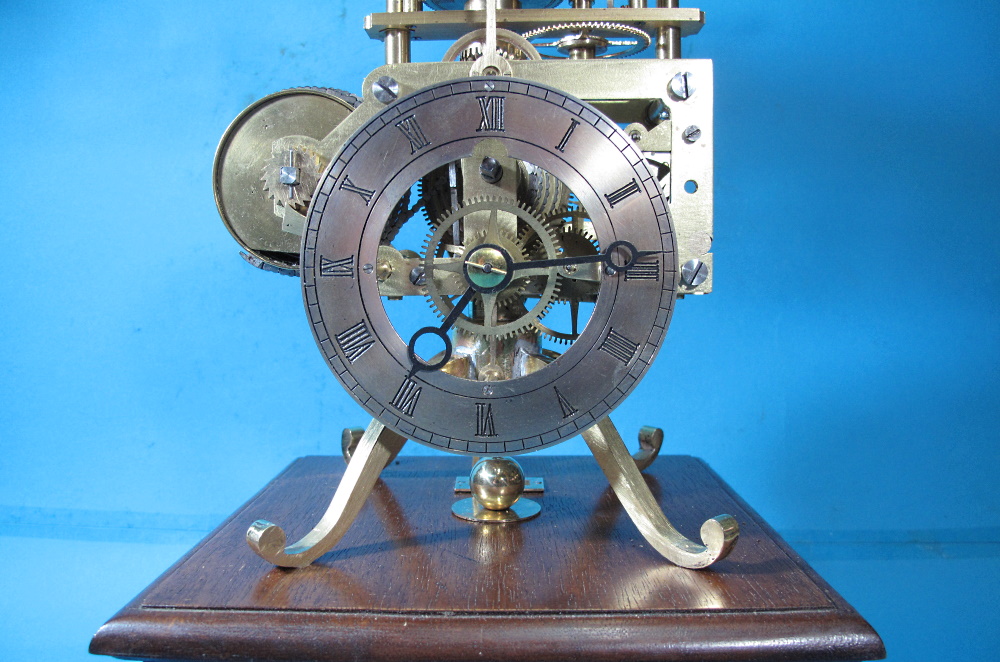

Per questo progetto ho recuperato il movimento di un vecchio bracket clock inglese, un orologio da tavolo di pregio che aveva cessato di funzionare nella sua configurazione originale. Piuttosto che restaurarlo semplicemente nella sua forma originaria, ho scelto di dargli nuova vita trasformandolo in qualcosa di completamente diverso.

La sfida tecnica principale è stata modificare la configurazione del movimento: ho spostato la reciproca posizione degli assi delle ruote per ottenere una disposizione "orizzontale" invece di quella "verticale" tipica dei bracket clock. Questa trasformazione ha richiesto un completo ripensamento del treno di ingranaggi.

L'architettura meccanica

Partendo dalla ruota del fusée (conoide), ho progettato e realizzato un nuovo treno di ingranaggi che porta il movimento sia agli "astri" del planetario che agli indici del calendario. I rapporti di trasmissione sono stati attentamente calcolati per sincronizzare:

- La rotazione della Terra (24 ore) - La rivoluzione della Luna (circa 29,5 giorni) - L'avanzamento del giorno della settimana (ciclo di 7 giorni) - L'avanzamento del giorno del mese (cicli alternati di 29, 30 e 31 giorni) - L'avanzamento del mese (ciclo di 12 mesi)

Il pendolo rimane nascosto nella cassa, mantenendo l'estetica pulita del planetario. Ho previsto una leva di blocco per immobilizzare il pendolo durante il trasporto dell'orologio, proteggendo così il delicato meccanismo da sollecitazioni eccessive.

Un omaggio alla tradizione orologiera inglese

Questo progetto rappresenta anche un omaggio alla grande tradizione orologiera inglese del XVIII e XIX secolo. I bracket clock erano strumenti di altissima qualità, con movimenti robusti e precisi. Dare nuova vita a uno di questi movimenti storici, trasformandolo in uno strumento astronomico educativo, mi è sembrato un modo appropriato di onorare sia il costruttore originale che la tradizione orologiera che rappresenta.

Tutti i dettagli della trasformazione meccanica e della costruzione del planetario sono documentati nelle pagine del mio forum pendoleria.com.
