Replica Eliostato Foucault #66

Per i dettagli costruttivi di questo eliostato visita la pagina del mio forum : pendoleria.com



For construction details of this eliostat, please visit my forum : pendoleria.com
cliccate ciascuna immagine per ingrandirla
click each picture to enlarge


Un eliostato è un dispositivo utilizzato per riflettere la luce solare in una direzione specifica e costante durante il giorno.

Quello di cui ho costruito una replica è stato ideato da Mr. Foucault il quale , peraltro, non ha lasciato scritto molto della sua creazione. Grazie al supporto di un nuovo amico sono riuscito a rintracciare alcuni disegni e con essi ho dato l'avvio alla costruzione della mia replica.

L'eliostato è composto principalmente da uno specchio piano montato su un sistema di supporto che può muoversi per seguire il percorso del sole. Questo movimento è controllato da un meccanismo motorizzato che sincronizza la posizione dello specchio con il movimento del sole, mantenendo così il riflesso della luce solare costantemente orientato verso un obiettivo specifico.

In alcune applicazioni architettoniche, gli eliostati vengono utilizzati per indirizzare la luce solare all'interno di edifici, migliorando l'illuminazione naturale e riducendo il consumo di energia elettrica.

Gli eliostati possono anche essere utilizzati nei telescopi solari e in altri strumenti scientifici per mantenere un fascio di luce solare stabile e diretto verso l'apparato di osservazione, per esempo un microscopio.

In sintesi, un eliostato è un sistema ingegnoso che sfrutta il movimento della luce solare per diverse applicazioni, migliorando l'efficienza energetica e permettendo studi scientifici più precisi.

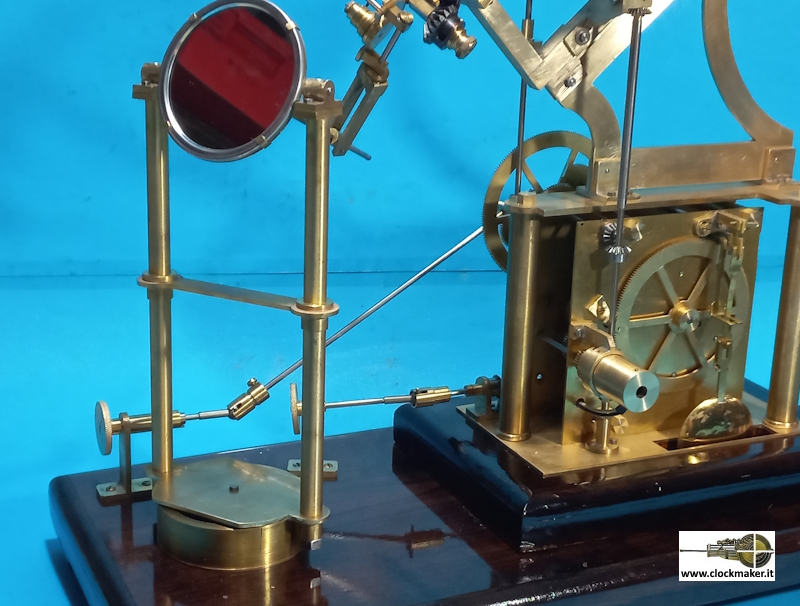

Una visione d'insieme della mia replica funzionante:

Lo specchio



Il complesso sistema di ingranaggi che da il moto allo specchio e che consente la variazione della sua posizione rispetto alla declinazione solare

Lo specchio deve fare ovviamente una rotazione completa in 24 ore. Nell'originale è stato installato un meccanismo isocrono che svolge questo compito.
Peraltro esso necessità di un grande peso motore . Ho preferito sostituire il meccanismo in questione con un normale orologio a pendolo.

Per rendere più comprensibile il funzionamento della mia replica dell'eliostato ho accellerato, tramite un motore elettrico a CC 12V, il movimento dello specchio che compie ora 1 giro in 3 minuti primi.
Qua sotto il motore elettrico inserito in un cilindro di ottone:


Volendo, indipendentemente dal funzionamento dello strumento, si può variare la posizione dello specchio mediante due leverismi comandati da 2 manopole:

1) in funzione della declinazione del sole per ciascun giorno
2) eventualmente per correggere la posizione dello specchio per riportarlo in quella corrispondente all'ora solare.
