L'ASTRARIO di Giovanni de Dondi ( # 48)
L'Astrario in scala ¼


Dopo la mia esperienza nella costruzione di una replica funzionante in scala 1/2 dell'Astrario di Giovanni de Dondi, ho voluto tentare, e fortunatamente con successo e forse primo al mondo, la riproduzione in scala 1/4 dello stesso Astrario.

Condivido qua le fotografie del mio Astrario nella speranza di suscitare qualche interesse di qualcuno che vorrà approfondire lo studio di questa meravigliosa macchina frutto dell'ingegno del padovano Giovanni de Dondi.

Dettagli tecnici, una breve storia, qualche nota sulla teoria di questo strumento possono essere trovate anche in questa pagina del mio sito.

Cliccando ciascuna foto, se ne può vedere un ingrandimento

Invito coloro che fossero interessati ad un resoconto delle varie fasi della costruzione del mio Astrario in scala 1/4 a visitare la relativa pagina del mio forum

qua sotto, il Primo Mobile




Venere


Mercurio
Luna
Saturno
Giove
Marte

il drago ( a SN )

l'iscrizione ( a DR )

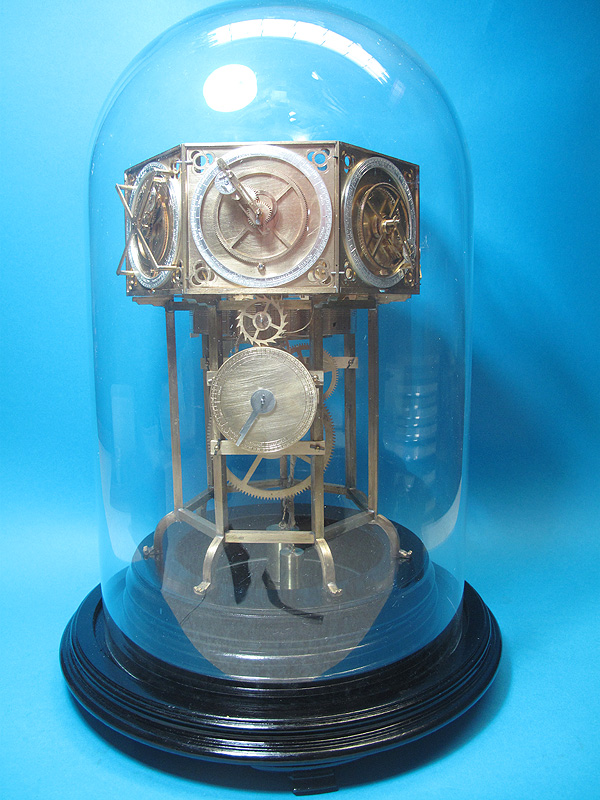

una visione d'insieme di tutti i quadranti



una visione della parte interna del casamento superiore




Per avere una idea delle dimensioni della mia replica in scala 1/4 dell'Astrario, confrontarle con quelle della mia mano.

Si può vedere come ad ogni giro del quadrante delle ore ( 24 ore) , la ruota grande a denti di sega avanzi della quantità che farà avanzare la ruota dentata dell'anno ( non ancora visibile) di un dente, pari ad un giorno






sotto si può osservere come la ruota con i denti a forma di sega avanzi solo quando il settore di 5 denti ( fissato sulla parte posteriore del quadrante delle 24 ore) entri in contatto con essa.

Detto ingranamento farà avanzare a sua volta la ruota dentata dell'anno ( non ancora visibile) di un dente, pari ad un giorno





sotto le prove di funzionamento degli ingranaggi che compongono il Primo Mobile.

Da osservare il funzionamento della ruota a 4 denti a forma di sega, dove , ciascun dente appoggiandosi ad un pernetto consente alla stessa di ruotare dando così il movimento ad altri ingranaggi




qua sotto le prove di funzionamento del pianeta Venere




le prove di ingranamento delle ruote a forma di pera che compongono il quadrante della Luna








Qua sotto TUTTI i filmati realizzati durante
la costruzione
di questo astrario
